Előnyei

Átfogó funkciók
a fordulatszám-szabályozáson át egyszerű emelőtengelyek pozicionálásáig, valamint minden szokásos buszrendszer elérhetősége.

Alacsony összköltség
az energiaoptimalizált fékvezérlőnek, az IE2 – IE4 motoroknak, valamint a külső komponensek megtakarításának köszönhetően.

Gyors rendelkezésre állás
a dugaszolható csatlakozásoknak, a DIP kapcsolókkal végzett konfigurálásnak, valamint az egycsavaros koncepciónak köszönhetően.

Igazolt biztonság
a tanúsított biztonsági opciók teljesítésével, a biztonságos kommunikációtól a biztonságos lekapcsoláson át a biztonságos mozgatásig.

Nem bonyolult
mert a berendezés egyszerű tervezése érdekében teljesen dugaszolható kialakítású és a kiegészítő funkciók integráltak (karbantartási kapcsoló stb.).

MOVIFIT® FC a decentralizált hajtáskoncepcióval megoldott szállítási feladatokhoz

Hajtás, fáradság nélkül! A MOVIFIT® FC decentralizált standard frekvenciaváltó Classic funkciószintű kivitele a hajtásfunkciók széles választékát kínálja. Az egyszerű fordulatszám-szabályozástól az egyszerű emelőtengelyek üzemeltetéséig minden lehetséges. Az átfogó biztonsági funkciókör és a szinte minden szokásos terepibusz-rendszerre való ráköthetőség széles felhasználási kört enged.

Takarítson meg energiát és üzemeltesse berendezését hatékonyan. Kombinálja a MOVIFIT® FC-t a DRU..J típussorozatú energiahatékony motorjainkkal (IE4 motorok) és hatékony fékvezérlővel.

Az egyszerű alkalmazásoknál nincs szükség üzembe helyezésre. Egyszerű DIP kapcsolókkal elvégezhetők a lényeges beállítások, és a frekvenciaváltó azonnal használatra kész. A vezérlés szabványosított folyamatadat-profilokkal, PLC-n át történik. A „MOVIFIT® Gateway Configurator” egyszerű konfigurációs és diagnosztikai lehetőségeket kínál az összetett alkalmazások esetében is.

MOVIFIT® FC standard frekvenciaváltónk nem csak belső értékekkel bír. Alapkivitelben magas, IP65 védettségi fokozattal láttuk el. A robusztus alumínium nyomásöntött háza elektronikai egységre (EBOX) és csatlakozóegységre (ABOX) van felosztva. Nagy előnye a csak egy csavart tartalmazó zárómechanika és az automatikus készülékcsere funkció. Ez lehetővé teszi a gyors szerelést és szervizelés esetén a zökkenőmentes készülékcserét.

A telepítésnél is időt és költséget takarít meg. A tápellátás és a kommunikáció beépített T-elosztójának, a beépített karbantartási kapcsolónak és a digitális I/O-knak köszönhetően telepítéskor nincs szükség a legkülönbözőbb külső kiegészítő komponensekre.

A különleges környezeti feltételek közé, például az italgyártás nedves területeire szánt HygienicPlus kivitelt szintén sorozatban gyártjuk.

Alább további információ található a csatlakoztatási változatokról, a higiéniai kivitelről, a biztonsági funkciókról és a hozzá tartozó szoftver (funkciószint) funkcióköréről.
Kapcsolatfelvételi űrlap Világszerte elérhető helyszínek
  • Decentralizált frekvenciaváltó széles funkciókörrel
  • Állandó fordulatszám-szabályozás, ütemes mozgások, egyszerű emelőtengely
  • Beépített T-elosztó a táp- és vezérlőfeszültség számára 6 mm2-ig
  • Beépített energiahatékony fékmenedzsment különböző fékfeszültségekhez
  • opcionális belső (az ABOX-ba integrált) vagy külső fékező ellenállás
  • opcionális karbantartási kapcsoló
  • Opcionális inkrementális jeladó csatlakoztatása
  • Átfogó beépített kommunikációs interfészválaszték:
    • PROFIBUS® (opcionálisan PROFIsafe)
    • PROFINET® IO (opcionálisan PROFIsafe)
      • PROFINET® IO SC RJ POF-on át
    • DeviceNetTM
    • EtherNET/IPTM
    • Modbus/TCP
  • Átfogó biztonsági funkciók
  • Beépített digitális be- és kimenetek
  • Egyszerű és gyors üzembe helyezés DIP kapcsolókkal
  • Beépített paramétermemória
  • Átfogó diagnosztika LED-ekkel
  • Bővített paraméterezés és diagnosztika MOVITOOLS® MotionStudio vagy terepi busz segítségével
  • Dugaszolható energia-, (erősáramú) motor- és I/O interfészek
  • Robusztus alumíniumház
  • IP65 védettségi fokozat (opcionálisan IP69K)
  • Engedélyek: CE, UL, UKCA és C-Tick
  • Teljesítménytartomány: 0,37 – 4 kW (két kiviteli méret)
    • 1-es kiviteli méret: 0,37 kW – 1,5 kW
    • 1-es kiviteli méret: 2,2 kW – 4,0 kW
  • Feszültségtartomány: 3×380 V – 500 V / 50 Hz – 60 Hz
  • 6 DI + 2 DI/O „Classic” funkciószinttel
  • 12 DI + 4 DI/O „Classic” funkciószinttel és PROFINET® terepi busszal

A frekvenciaváltó egy elektronikai egységből (EBOX) és az itt ábrázolt csatlakozóegységből (ABOX) áll. A MOVIFIT® csatlakozódoboza (ABOX) egy nagy csatlakozódugót jelent, és teljesen passzív. A csupán egycsavaros zárómechanika gyors szerelhetőséget és szervizelés esetén zökkenőmentes készülékcserét szavatol. Két kivitelben kapható:

MOVIFIT® standard csatlakozódoboz

Minden csatlakoztatandó kábel tömszelencén át megy be az ABOX-ba, ahol kapcsokra csatlakozik.

MOVIFIT® hibrid csatlakozódoboz

A MOVIFIT® hibrid csatlakozódoboza (ABOX) lehetőséget kínál a különböző csatlakozások dugaszolható kialakítására. Az erősáramú betáplálás kábele, valamint a motorkábel tömszelencén át megy be az ABOX-ba, ahol kapcsokra csatlakozik. A digitális be- és kimenetek számára M12-es csatlakozódugók állnak rendelkezésre. A buszrendszer csatlakozódugóval csatlakoztatható. A buszcsatlakozók az alkalmazott terepi busztól függően eltérőek.

A funkciószint a MOVIFIT® készülékekhez rendelt szoftverek funkcionális terjedelmét jelöli az alábbiak tekintetében:

  • szoftverfunkciók
  • digitális be- és kimenetek feldolgozása
  • helyi berendezésvezérlés
  • üzembe helyezés, kezelés és diagnosztika

„Classic” funkciószint

Egyszerű és szabványosított funkciók

  • „Easy” üzemmód: Egyszerű üzembe helyezés lehetősége DIP kapcsolókkal
  • Standardizált hajtásfunkciók
  • Vezérlés terepibusz-gateway-ként
  • Bővített konfigurációs és diagnosztikai lehetőségek a Gateway Configurator segítségével

Biztonságos felügyelet és reakció! A biztonságos lekapcsolástól (STO – biztonságosan lekapcsolt nyomaték) a fordulatszámfüggő biztonsági funkciókig (SDI, SLS). Elosztónk különböző biztonságtechnikai jellemzőkkel és opciókkal MOVIMOT® készülékhez illesztve is kapható.

A funkciók vezérlése biztonságos kapcsokon vagy PROFISAFE-en át történhet. Önálló üzemben az S12 biztonsági opció biztonsági jelek és funkciók lokális kiértékelését, feldolgozását és lekapcsolását végezheti. Önálló üzemben fölérendelt biztonsági vezérlés nem szükséges.

safetyDRIVE

Mi a safetyDRIVE-val járulunk hozzá az Ön berendezéseinek és gépeinek biztonságához. A funkcionális biztonságot nyújtó hajtástechnika mellett különböző Safety szolgáltatásokatis kínálunk. A safetyDRIVE segítségével elkerülheti a munkahelyi baleseteket, ugyanakkor csökkentheti a biztonsági zónák költségeit és növelheti a termelékenységet.

Itt találhatók további információk a safetyDRIVE-val és a gépekről szóló 2006/42/EK irányelvvel kapcsolatban.

MOVIFIT® S11 és S12 biztonsági opció
MOVIFIT® Funkcionális biztonság: MOVIFIT® FC
Biztonsági opció S11 S12
Részletek Biztonsági elektronikai modul biztonságos be- és kimenetekkel Paraméterezhető bővítőkártya biztonságos be- és kimenetekkel

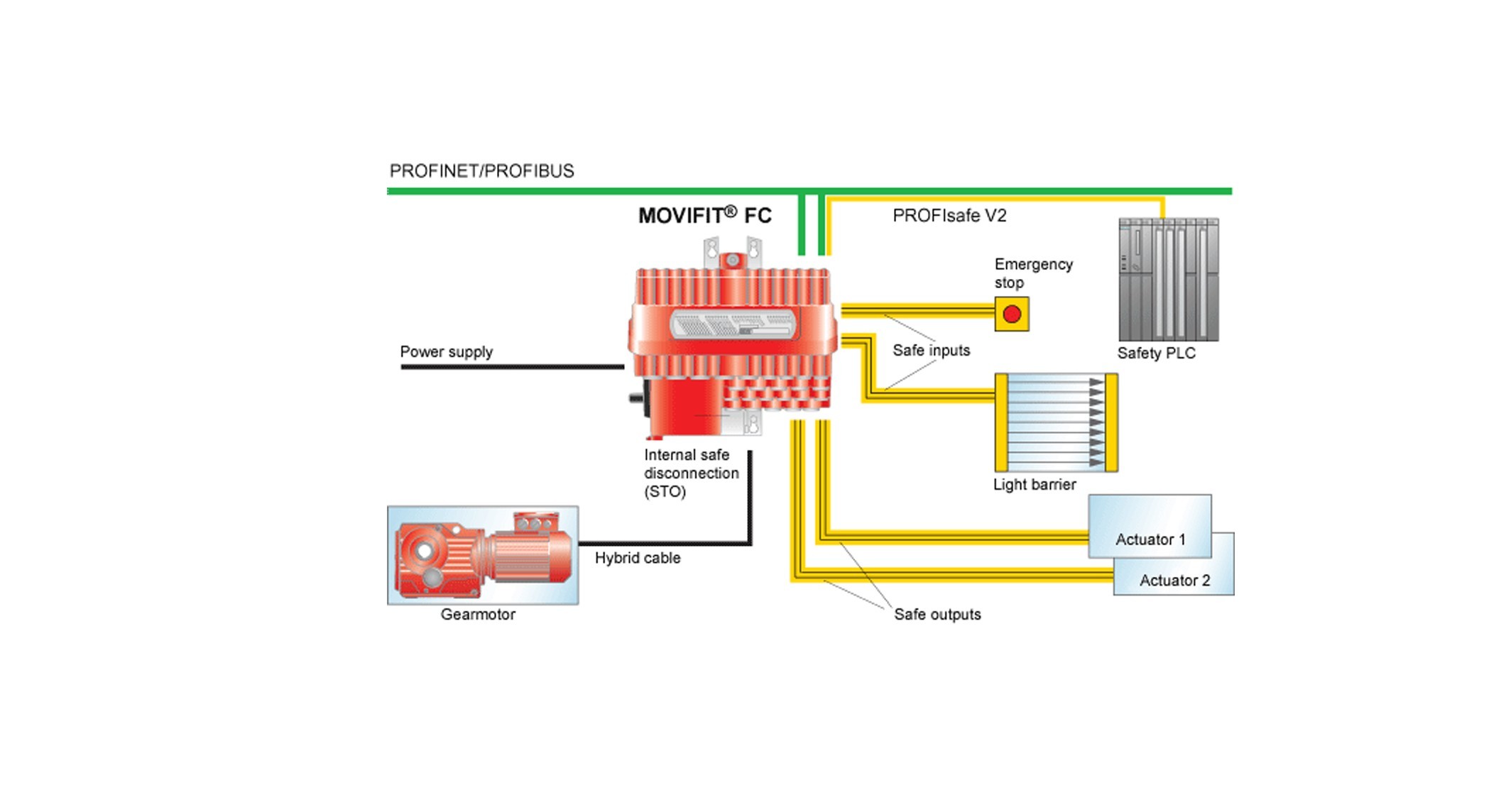

Sematikus rajz MOVIFIT® FC – S11 biztonsági opció
nagyobb megjelenítésért kattintson ide   (JPG) 		MOVIFIT® FC – S12 biztonsági opció
nagyobb megjelenítésért kattintson ide   (JPG)
Kommunikáció PROFIsafe PROFIsafe
Biztonsági funkciók az IEC 61800-5-2 szerint
  • Biztonságos lekapcsolás (STO – biztonságosan lekapcsolt nyomaték)
  • SS1(c) biztonságos leállítás
  • Biztonságos lekapcsolás (STO – biztonságosan lekapcsolt nyomaték)
  • SS1(a), SS1(c) biztonságos leállítás
  • Biztonságos mozgás (SDI, SLS)
Biztonságos be- és kimenetek
  • 2 × 2 pólusú biztonságos bemenet (F-DI)
  • 2 × 2 pólusú biztonságos kimenet (F-DO)
  • 1 db 2 pólusú biztonságos kimenet a hajtás biztonságos leállítására (F-DO_STO)















 Két változat:

S12A
  • 2 × 2 pólusú biztonságos bemenet F-DI (OSSD-képes)
  • 2 impulzuskimenet
  • 1 × 2 pólusú biztonságos kimenet (F-DO)
  • 1 × 2 pólusú biztonságos kimenet a hajtás biztonságos leállítására (STO – biztonságosan lekapcsolt nyomaték)

S12B
  • 2 × 4 pólusú biztonságos bemenet F-DI (OSSD-képes)
  • 2 impulzuskimenet
  • 1 × 2 pólusú biztonságos kimenet a készüléken belül (STO – biztonságosan lekapcsolt nyomaték)
Üzemeltetés terepi busz PROFIsafe-en terepi busz PROFIsafe-en és önálló üzemeltetés

A HygienicPlus kivitel eleget tesz az italgyártás és az élelmiszeripar, valamint a vegyipar és a gyógyszeripar magas higiéniai követelményeinek. Bővítse ki a MOVIFIT® FC már terepre optimalizált kialakítását, és teremtse meg a nedves területen való alkalmazás optimális feltételeit.

  • IP69K védettségi fokozat a DIN 40050-9 szerint (a MOVIFIT® ház zárva, valamint minden kábelátvezetés az adott védettségi fokozatnak megfelelően letömítve)
  • könnyen tisztítható ház (Self Draining vízelvezető design)
  • tapadásgátló tulajdonságú felületi bevonat
  • a felület a mechanikai sérülések ellen nagy ütőszilárdsággal rendelkezik
  • összeférhető az alábbi tulajdonságú tisztítószerekkel:
    • lúgos
    • savas
    • fertőtlenítő hatású
  • érzéketlen a hőmérsékletingadozásra
  • kondenzátumképződés
  • szívóhatás (nyomáskiegyenlítés)

Hatékony szabályozási eljárás IE2 – IE4 motorokhoz és energiaoptimalizált fékvezérlő. Üzemeltesse berendezését hatékonyan, MOVIFIT® FC standard frekvenciaváltóinkkal. Lépcsőkre osztva és skálázhatóan, a végfelhasználói igényektől függően.
Energiahatékonysági osztályok IE1
Standard
Efficiency

 IE2
High
Efficiency

 IE3
Premium
Efficiency

 IE4
Super
Premium
Efficiency
DR.. típussorozatú Line Start Permanent Magnet (LSPM) motorok   DRE 80MJ4 DRP 90MJ4 DRU 90LJ4
DR.. típussorozatú háromfázisú váltakozó áramú motorok DRS 90M4 DRE 90L4 DRP 100M4

A MOVIFIT® FC készülékekkel kialakított, rugalmas, vektororientált hajtásmegoldások a komplex szállítási alkalmazásokat és az egyszerű emelőalkalmazásokat célozzák a szállítási és logisztikai ipar, az autóipar, valamint az élelmiszeripar és az italgyártás területén:

  • dinamikus raklaptovábbítók
  • egyszerű továbbítószános technika
  • kicsi és egyszerű emelőalkalmazások
  • Forgóasztalok
  • Sarokátadó
  • tárolóelem- és rekesztovábbítók
  • kofferszállítók
  • Gyűjtőszalag
  • helyváltoztató tengelyek, váltóvezérlések, elektromos függőpályák leágazásai
